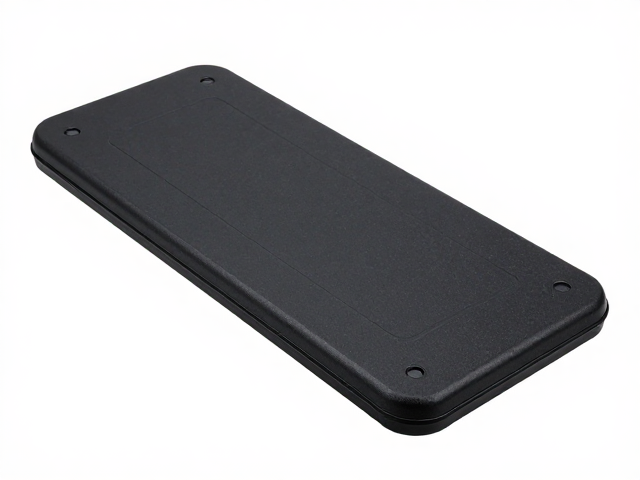

便携式X光机移动场景下的稳定性痛点分析
便携式X光检测设备因其轻量化设计和高机动性，广泛应用于野外勘探、紧急救援及现场无损检测等复杂场景。然而，传统便携式设备在非刚性地面（如泥土、碎石、不平坦混凝土或倾斜表面）作业时，机身微小的晃动会直接导致射线源与探测器相对位置发生毫米级偏移。这种物理位移不仅破坏了几何放大倍率的稳定性，更会在数字成像系统中引入运动伪影，表现为图像模糊、边缘重影或几何畸形，严重影响了缺陷识别的准确性。
在实际工程实践中，设备支架与地面接触点的刚性不足是主要诱因。许多简易三脚架或折叠支架在接触松软或颗粒状地面时，会发生沉降或侧滑。特别是在进行高精度焊缝检测或精密零部件探伤时，射线束的准直性要求极高，任何因地面震动或支架不稳引起的角度偏差，都会导致成像清晰度下降。此外，现场环境中的机械振动（如附近车辆行驶或人员走动）会通过地面传导至设备底座，若缺乏有效的减震隔离机制，这些低频振动会叠加在成像过程中，进一步降低信噪比，使得微小裂纹或气孔难以被有效捕捉。
高刚性减震地面方案的核心结构设计

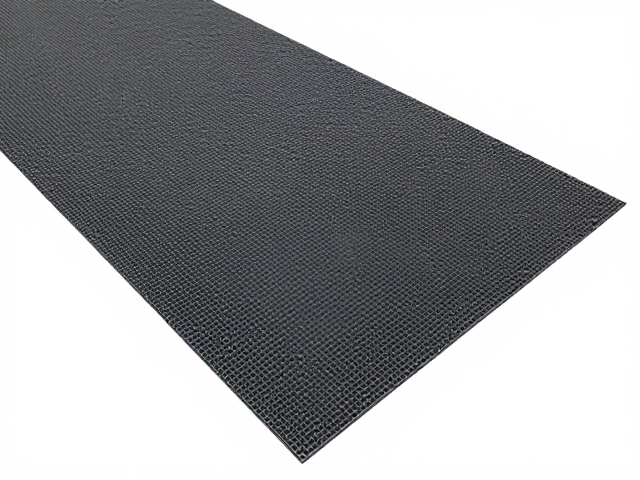

针对上述痛点，专用的高刚性减震地面方案通常采用多级阻尼与自平衡结构设计。核心组件包括高强度航空铝合金底座、高分子复合材料减震垫层以及自适应调平支脚。底座内部集成蜂窝状或网格状加强筋，确保在承受设备重量时不发生形变，提供绝对的平面基准。减震垫层选用具有高滞后特性的丁基橡胶或硅胶复合材料，能够有效吸收并耗散来自地面的高频振动能量，其衰减系数需经过严格测试，确保在常见环境振动频率范围内具有优异的隔离性能。
自适应调平支脚的设计是提升接触稳定性的关键。通过螺旋微调机构或万向球头结构，支脚能够快速适应不同粗糙度的地面，消除底座与地面之间的空隙。部分高端方案引入了液压或气压阻尼系统，在设备放置瞬间自动锁定位置，防止因意外触碰产生的位移。这种结构设计不仅增强了整体系统的刚度，还通过优化应力分布，避免了因地面局部受力不均导致的支架扭曲，从而为X光管头和探测器提供了一个真正静止、水平且稳固的安装平台。

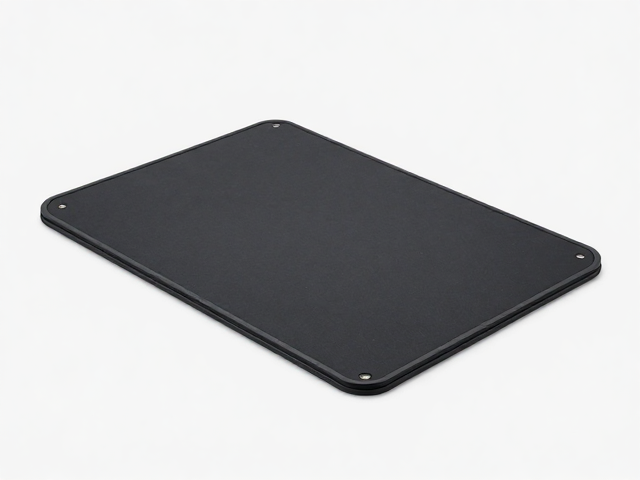

减震方案对成像精度与检测效率的提升机制
稳定的物理环境直接转化为更高的成像质量。当设备完全隔绝地面振动后，射线源焦点到探测器的距离（SDD）保持恒定，几何模糊显著降低。在检测细微缺陷时，如厚度仅为0.1毫米的裂纹，稳定的成像系统能够提供更清晰的边缘对比度，使得图像处理算法能更准确地提取特征参数，减少误判和漏检率。此外，由于无需频繁重新对准和校准，单次曝光的有效成像时间增加，提升了整体作业流程的效率。
在定量分析方面，减震地面方案确保了图像像素值的稳定性。在进行材料厚度测量或密度分析时，背景噪声的降低使得灰度直方图更加集中，提高了测量的重复性和再现性。对于需要多帧叠加或相位成像的技术，物理稳定是数据融合的前提。稳定的基座消除了帧间位移，使得后期处理软件能精确对齐图像，合成出国高动态范围或高信噪比的最终图像，从而在严苛的工业标准下满足高精度检测的需求。
现场实施规范与日常维护要点

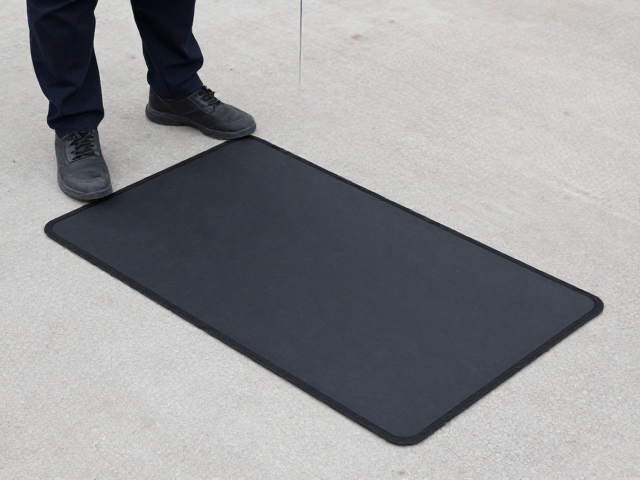

正确的安装与使用流程是发挥减震地面方案效能的基础。操作人员应在放置设备前清理作业区域，移除松动的石块、积水或油污，确保减震垫层能均匀接触地面。在松软地面作业时，建议在支脚下垫配重钢板或专用扩展板，以增大受力面积，防止因地基承载力不足导致整体下沉。调平时需使用高精度电子水平仪进行双重校验，确保设备在X轴和Y轴方向的水平度误差控制在允许范围内，通常为±0.1度以内。
日常维护应聚焦于减震组件的状态检查。定期检查橡胶垫层是否有老化、裂纹或永久性压缩变形，这些损伤会显著降低减震效能。螺旋调平机构的螺纹部分应保持清洁并定期涂抹润滑脂，防止因锈蚀或异物卡滞导致调平困难。在长期野外使用后，需检查底座加强筋是否有疲劳损伤或变形。建立标准化的维护记录，及时更换受损部件，确保设备始终处于最佳工作状态，保障检测数据的长期可靠性。
